Verhältnis von Seil zu Bolzendurchmesser

Allgemeiner Hintergrund

In der Praxis wird oft ein falsches Verhältnis von Seil zu Bolzendurchmesser verwendet, deshalb hat PFEIFER eine Testreihe mit kleineren Bolzendurchmessern durchgeführt.

• Die DGUV Regel 109-005 sagt: Beim Gebrauch von Anschlag-Drahtseilen wird vorausgesetzt, dass der Anschlagpunkt einen Durchmesser von mindestens 2 x Seildurchmesser betragen muss
• Im statischen Zugversuch wurde 1 x d und 2 x d getestet
• Im Dauerschwingversuch wurde von 1 x d bis 4,2 x d getestet
• Achtung! Die Ergebnisse gelten nicht für alle Seile sondern nur für die getesteten!

Ergebnis: Statischer Zugversuch (einmalige Dehnung des Seils)

• Ab einem Bolzen-Ø der Umlenkung ≥ 2 x d zeigen alle Seilkonstruktionen gute Ergebnisse im statischen Zustand
• Bei 1 x d und 2 x d erreichen die getesteten Seile einen „F_wirk“ von über 100%

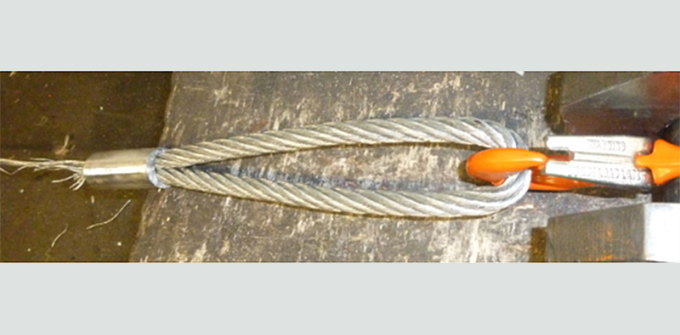

• Die Bruchlage an den getesteten Seilen (Ösenpressung oder Kauschenpressung), ist immer am bestmöglichsten Punkt, d.h. am Austritt der Pressklemme entstanden (bis auf das Seil 6 x 36WS-WC, hier an der Umlenkung des Bolzens)
• Bezogen auf die ermittelte Bruchkraft „F_wirk“ ist der Unterschied zwischen einer Kauschenpressung zu einer Ösenpressung eher gering (ob bei 1 x d oder 2 x d im Zugversuch)

Ergebnis: Dauerschwingversuch (Streckung vom Seil auf 100% – Entlasten des Seils)

• Im Dauerschwingversuch steigen die Belastungszyklen durch die Verwendung einer Kauschenpressung um ein Vielfaches
• Die Standzeit wird durch die Verwendung einer Kausche ebenfalls erhöht

Aus den Ergebnissen können nachfolgende Regeln und Erkenntnisse abgeleitet werden

• kleiner Bolzendurchmesser ⇒ geringere wirkliche Bruchkraft
• kleiner Bolzendurchmesser ⇒ geringere Lebensdauer
• Bolzendurchmesser ≤ 1 x d sind in Ösenpressungen ohne Kausche zu vermeiden.
  ⇒ Seilzubehör wie SIKA-Lasthaken besitzen i.d.R. Bolzendurchmesser von ca. 1 x d
  ⇒ Hier wird die Verwendung von Kauschen dringend empfohlen!

Dennoch müssen folgende Normen eingehalten werden …

• DIN EN 13414
• DGUV 214-005 (BGI 672)
• Bedienungsanleitung von Anschlagseilen
• DGUV Regel 109-005
